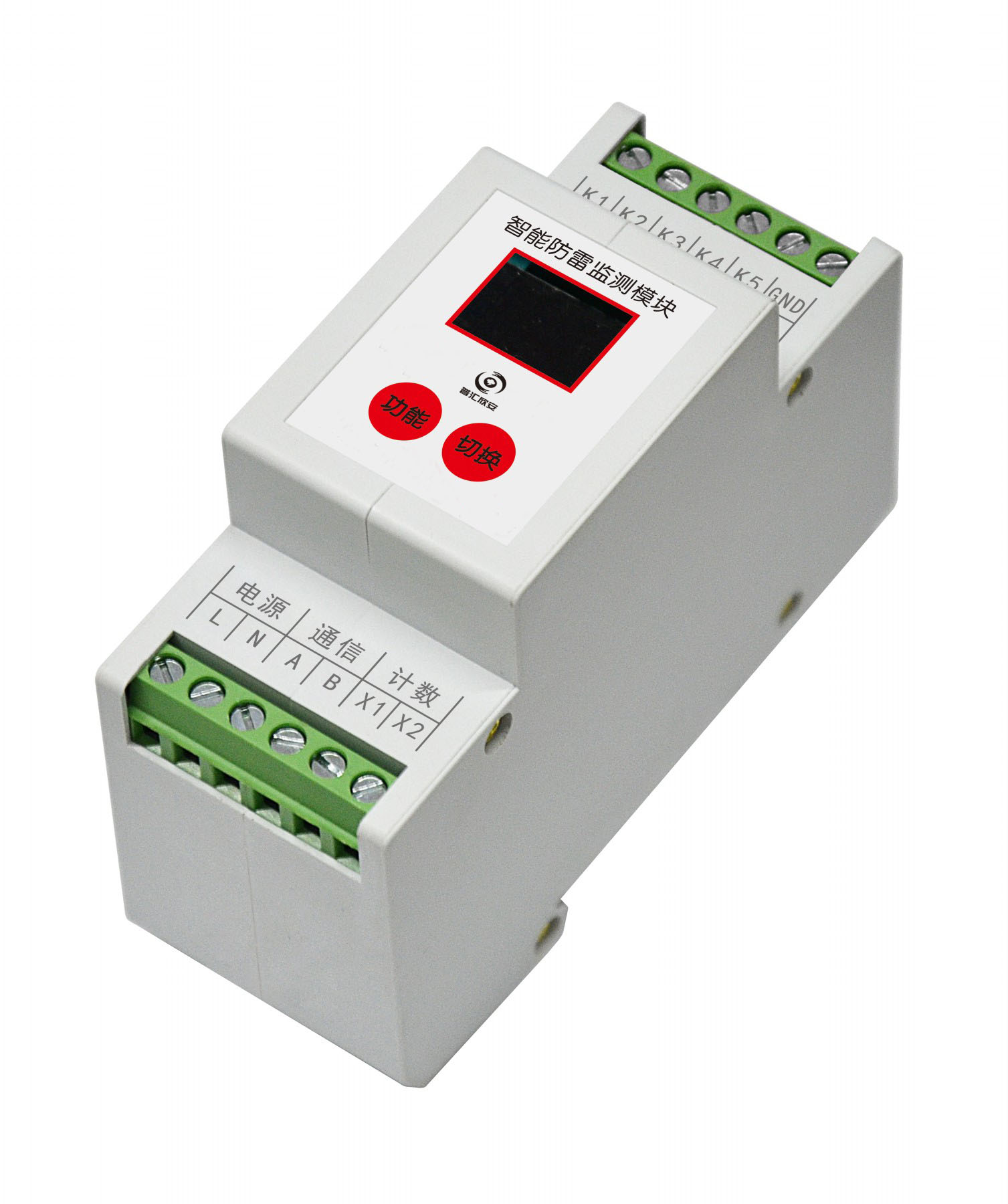

智能防雷监测模块具备雷击次数记录、开关量状态监测、温度测量、三相电网电压监测、接地状态监测和设备外控功能。除记录各种SPD泄放雷击次数外，还可以对SPD的工作状态、后备断路器状态和SPD的工作温度、SPD漏电流进行监测，不但可以实时了解设备的工作状态，还可以监测到的各项数据并利用专利算法计算出SPD的预计寿命。产品即可组网使用，也可独立使用，由本机所提供的数码管/液晶屏查询监测的数值、状态。

该产品用于防雷产品的雷电计数、开关量、漏电流监测、温度、三相电压监测，准确记录雷击次数及对防雷器的工作状态及温度的监测。

● 宽电流计数技术，计数准确，适合各种防雷装置的泄放计数。

● 通过温度探头对SPD工作温度实时监测，及时了解SPD的老化情况。

● 具有漏电流接口，可采集安装于相线SPD模块的三相最大漏电流或单三相漏电流。

● 寿命预测通过SPD工作温升、工作状态、漏电流、泄放雷击次数多参数进行，更加准确

● 可选RS485总线、10/100M网络、433M无线、2.4G无线传输方式，快速组网，仅需要两根通讯信号线就可以建立起一个多点的分布式RS-485网络。

● 开关量状态的监测，可同时监测防雷器和后备保护器的工作状态。

● 本地显示及操作，可通过数码或液晶屏显示及本地按键操作完成对监测设备的查询及操作。

● 供电电路设计有雷电防护线路，产品工作更可靠。

● 35mm标准导轨设计，接线简易，安装方便，实用性强。

● 液晶屏：具备声光报警功能，可选RS485总线、10/100M网络、433M无线、2.4G无线传输方式，快速组网，仅需要两根通讯信号线就可以建立起一个多点的分布式RS-485网络。

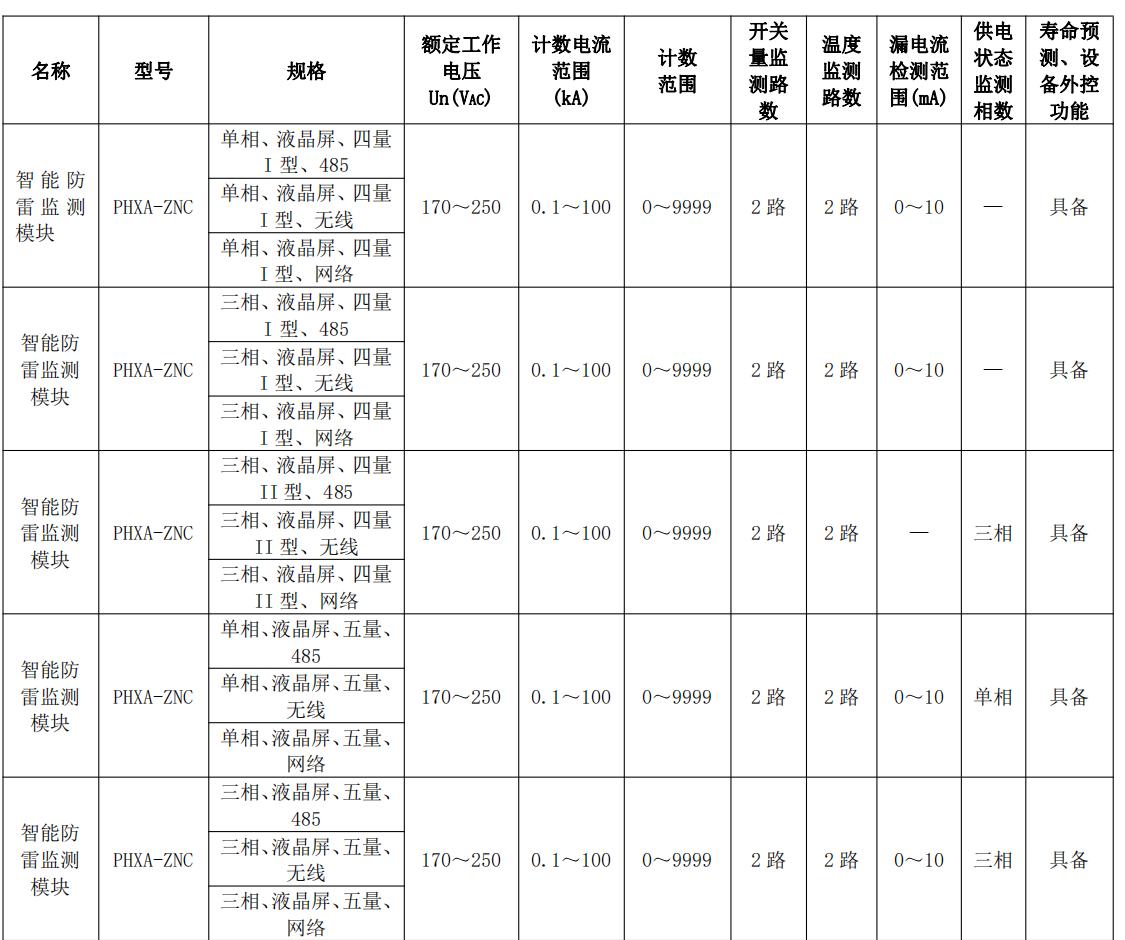

1、单/三相、液晶屏、四量I/II型、485

● 安装前必须切断电源，严禁带电操作。

● 采用35mm导轨式安装。

● 安装时请根据安装示意图所示连接，产品各接线端有标签标识，其中L、N为市电220V；X1、X2为感应采样，接互感线圈的两引出线（可任意连接）；A、B为485数据通讯接口；K1、K2为开关量接口，GND为开关量监测信号地；W1、W2为温度接口，接温度传感器，GND为温度监测信号地；12V、GND、LD接单相或三相漏电流传感器相应接口；C、NO为设备外控节点接口，正常状态时为常开，监测到SPD过度劣化时改变为常闭；L1、L2、L3和N接电网供电线路。

● 智能防雷监测模块的计数范围为0-9999，其计数电流范围为0.1-100kA。

●非专业人员请勿拆卸。

2、单/三相、液晶屏、五量、485

● 安装前必须切断电源，严禁带电操作。

● 采用35mm导轨式安装。

● 安装时请根据安装示意图所示连接，产品各接线端有标签标识，其中L1、L2、L3、N、PE分别接三相电网的相线、零线、地线（L1、N端口供电）；X1、X2为感应采样，接互感线圈的两引出线（可任意连接）；A、B为485数据通讯接口；K1、K2为开关量接口，GND为开关量监测信号地；W1、W2为温度接口，接温度传感器，GND为温度监测信号地；LD1、LD2、LD3分别与漏电流传感器的LD1、LD2、LD3口相连（传感器的LD1口应与电压测量的L1口为同一相线。LD2、LD3口也以同等方式接线），12V与GND分别与漏电流传感器对应口相连；C、NO为设备外控节点接口，正常状态时为常开，监测到SPD过度劣化时改变为常闭；

● 智能防雷监测模块的计数范围为0-9999，其计数电流范围为0.1-100kA。

●非专业人员请勿拆卸。

■操作说明

1、单/三相、液晶屏、四量I/II型、485

● 点击“功能”键，显示屏分别在计数、寿命、漏电流（四量I型）、电源电压（四量II型）、开关量状态和温升几个界面中轮流切换。显示计数时屏上无任何单位显示，显示寿命时屏幕上％符号亮起，显示漏电流时屏幕上mA符号亮起，显示供电状态时屏幕上V符号亮起，显示开关量时屏幕上也无单位显示，但只显示两位，

正常状态为“HH”，第一路故障显示“1H”，第二路故障显示“H2”，两路同时故障显示“12”。显示温升时屏幕上℃符号亮起。

● 当设备监测到故障时会发出声音报警，同时背光闪烁。此时长按“功能”键3秒以上时可关闭声音报警。

● 长按“清零”键3秒以上，可对雷击计数进行清零操作。

● 使用细长硬物点击“Reset”键3秒以上时，可对设备进行恢复出厂设置操作。

2、单/三相、液晶屏、五量、485

● 点击功能一按钮可在各监测界面之间进行切换，计数界面无任何符号显示，寿命界面％符号亮起；电压界面V符号亮起，经按钮由PE电压，L1，L2，L3四路电压界面依次显示；开关界面无任何符号显示，但此时液晶屏只有中间两位显示正常状态为HH，第一路报警显示1H，第二路报警显示H2；接地状态界面Ω符号亮起；温差界面℃符号亮起；漏电流界面mA符号亮起，经按钮由LD1，LD2，LD3三路漏电流界面依次显示。点击功能二按钮可对本机雷击次数清零。点击功能三按钮，长按功能四按钮5秒以上，可对本机进行恢复出厂设置操作。点击功能四按钮可打开或取消声音报警提示。

●当寿命预估值低于2％时，将自动启动本机外控功能。
