■产品介绍

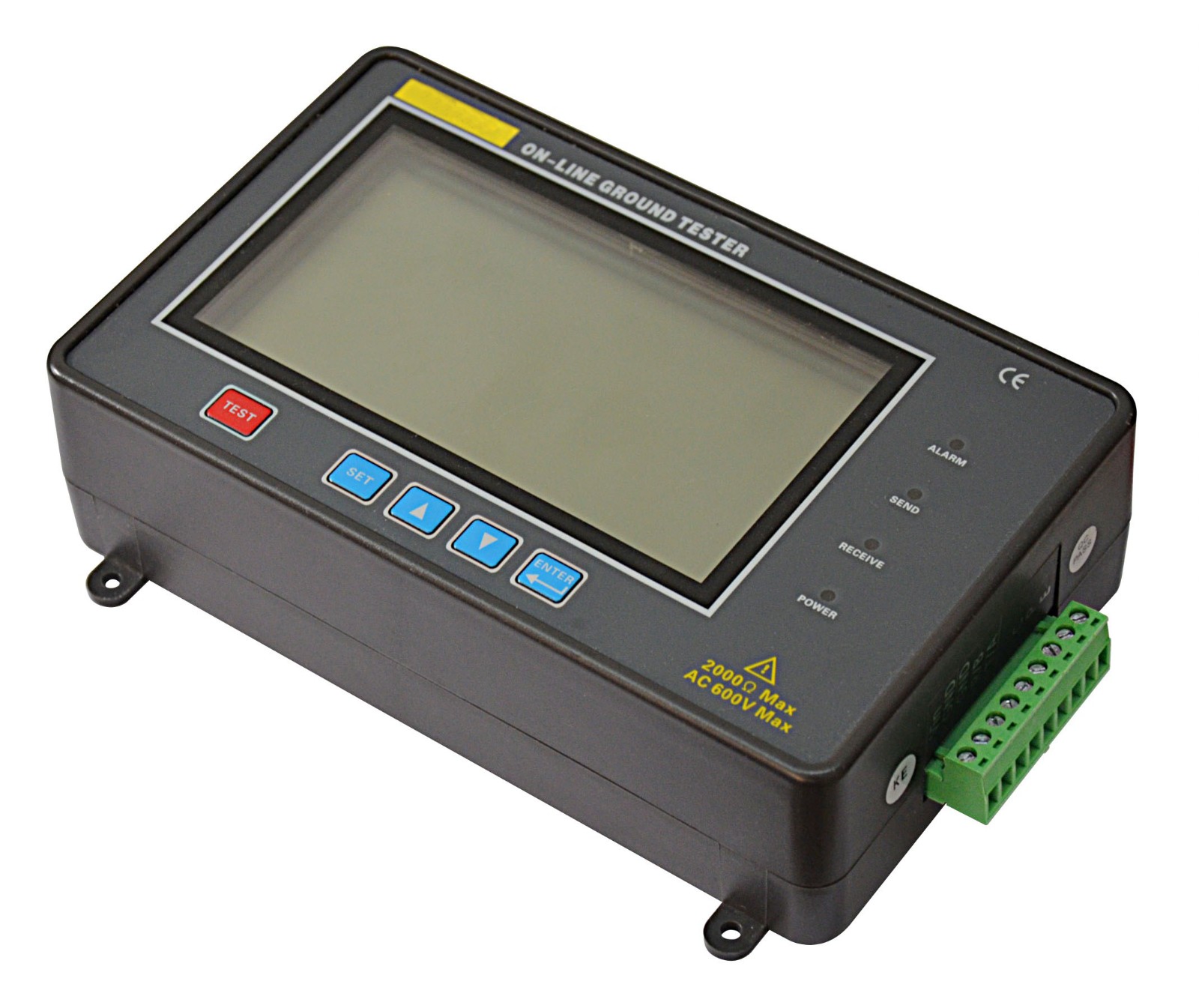

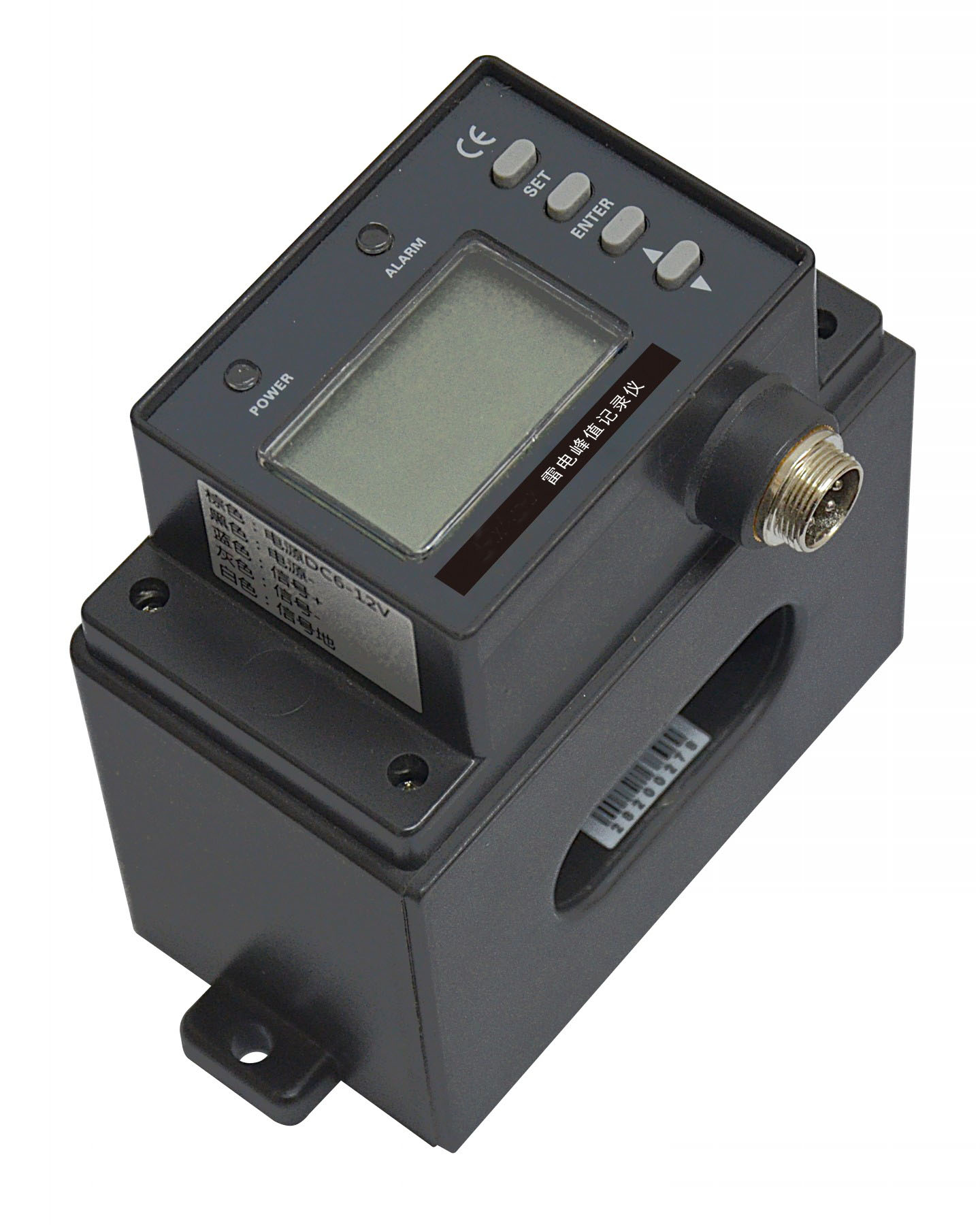

接地系统监测仪专为在线监测接地引下线的连接状况、回路接地电阻、金属回路联结电阻而精心设计制造的。在线测试、非接触测量、地线穿心通过、绝不影响防雷接地效果和设施的正常运行，无需自检、实时检测、采用RS485有线通信传输数据，实现远程在线监测。检测仪内置传感器与电路板，完全封闭，具有防雨淋、防尘、耐高低温、防腐、阻燃等特性，确保野外、矿井下、室内等长时间在线监测的高精度、高稳定性、高可靠性。

■产品用途

该产品用于监测接地引下线的连接状况、回路接地电阻、金属回路联结电阻。

● 非接触测量，不影响接地效果和设备的正常运行。

● 内置传感器与电路板，完全封闭，具有防防尘、耐高低温、防腐、阻燃。

● 使用超微晶磁芯，具有高精度、高稳定性和高可靠性。

● 对外提供RS485通信方式，通信方式与帧格式可定制。

● 电源与有线通信电路设计有雷电防护线路，产品工作更可靠。

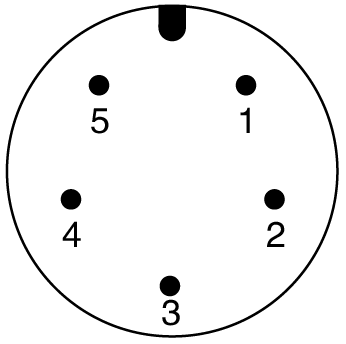

● 五芯航空插头的1脚为电源+，2脚为GND，3脚为485+，4脚为485-，5脚空置。

● 在原有接地网络旁新增一个辅助接地极，辅助接地极使用耐腐蚀性材料。

● 使用三极测试发的接地电阻测试仪分别测量原接地网络接地阻值（Ri）以及新增辅助接地极的接地阻值（R1）。

● 将辅助接地极与原有地网使用符合防雷标准的导体连接在一起，连接导体穿过接地电阻测试仪的地线穿孔。

● 依照通信帧为接地电阻测试仪录入原有基地网络阻值（Ri）以及新增辅助接地极的接地阻值（R1）。

■通信帧格式

串口设置：9600  8N1

CRC：低位在前，高位在后

●查询接地电阻值（电阻值保留一位小数点，设备地址默认FF）

从设备回应

●查询辅助电极阻值（设备地址默认FF）

从设备回应

说明：数据区2Byte，高位在前，低位在后，读取数据除以10，保留一位小数点。

●查询地阻仪最小输出阻值（设备地址默认FF）

从设备回应

说明：数据区2Byte，高位在前，低位在后，读取数据除以10，保留一位小数点。

●查询门限（设备地址默认FF）

从设备回应

说明：数据区2Byte，高位在前，低位在后，读取数据除以10，保留一位小数点。

●修改接地阻值报警门限（设备地址默认FF）

从设备回应

●修改辅助地极地阻值（设备地址默认FF）

从设备回应

说明：预置2Byte，高位在前，低位在后，数据乘以10。

●修改地阻仪最小输出阻值（设备地址默认FF）

从设备回应

说明：预置2Byte，高位在前，低位在后，数据乘以10。

■安装注意事项

特别说明：只有形成回路的接地系统，才可以直接安装使用，对于没有形成回路的接地系统，必须先在被测试接地极附近设置辅助地极，把被测试接地极与辅助地极连接形成回路后，再安装本检测仪。

1、将检测仪安装到接地引下线上，接地引下线需解扣安装，便于后期产品维护。野外安装时要注意防水、防雨淋、防盗、防破坏等。

2、检测仪安装时要注意方向，尽量垂直安装，出线的一端向下。

3、检测仪安装时要注意与地面的高度，避免水浸仪器。

4、根据现场距离，配好电源及通讯线，对应连接通讯器、检测仪与电源。

5、通讯器与检测仪的连线必须对应，电源线禁止接入信号线中，否则烧坏仪器。

6、通讯器与检测仪的连线距离不超过 1.5Km。

7、电源线的正负不能接反，否则不能工作。

8、配用蓄电池的需把蓄电池放在防护箱内，避免雨淋水浸。

9、无线通讯器的天线需外置，不能放在屏蔽箱内。

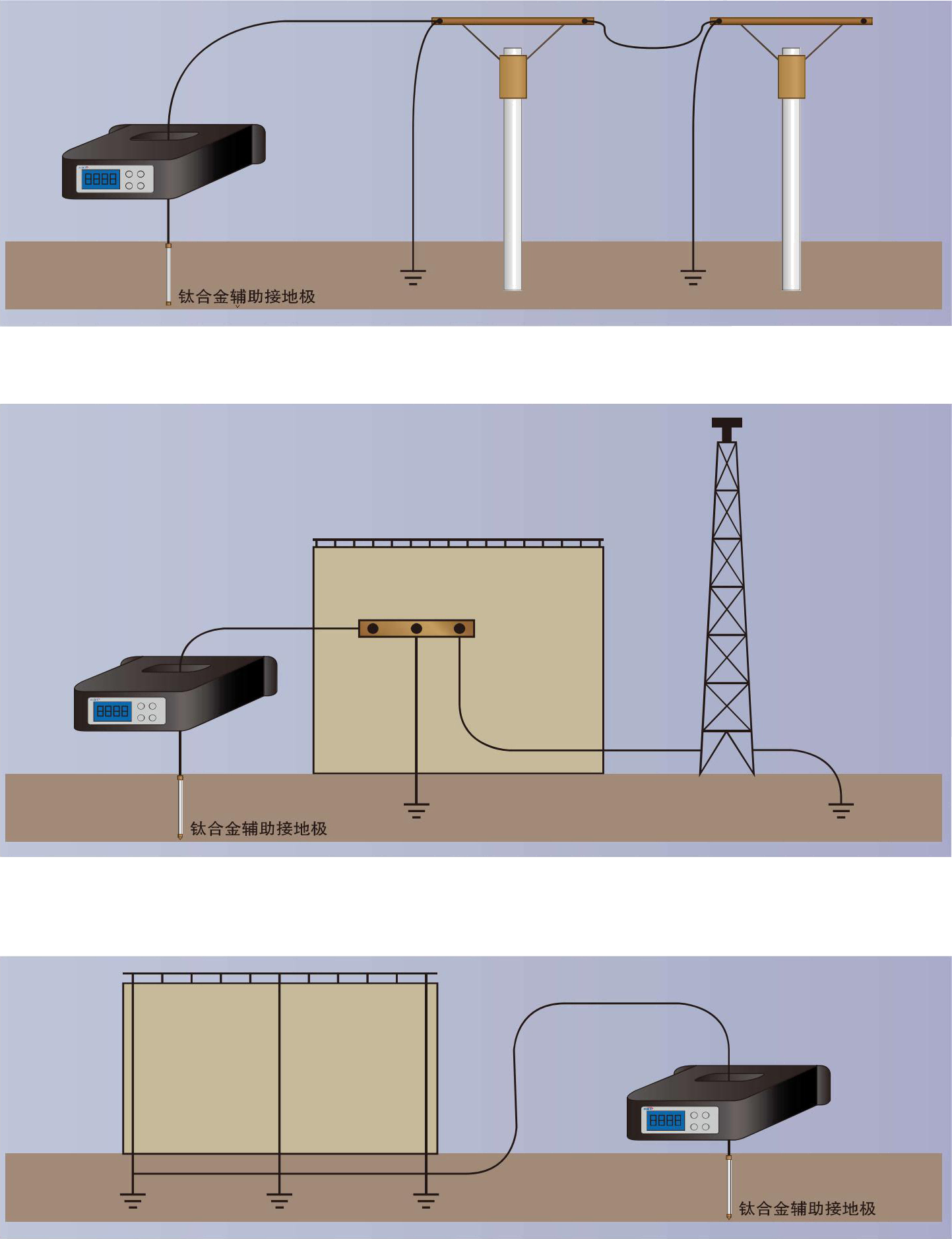

■安装示意图
